ZL12-122自封式磁性吸油器具有手動自封閥，在更換濾芯時，應關閉自封閥，使油箱中的油液不會流出，安裝時過濾器應浸入油面以下，若自封閥沒有完全打開，切勿起動泵，否則會引起泵的吸空現象。
     該過濾器設有濾芯污染堵塞發訊器，當濾芯被污染物堵塞到出油口真空度為0.018MPa時發訊器便發出訊號，應及時更換或清洗濾芯，以免泵出現吸空等故障。

技術參數

注：※為過濾精度，若使用介質為水一乙二醇，過濾精度為10μm,帶真空表則過濾器型號為ZL12.BH-122/10Y濾芯型號ZL12X.BH-122/10。若使用介質為普通液壓油，帶真空表則過濾型號為ZL12-122/10Y濾芯型號為ZL12X-122/10,若不帶真空表則過濾器型號為ZL12-122/10,濾芯型號不變。

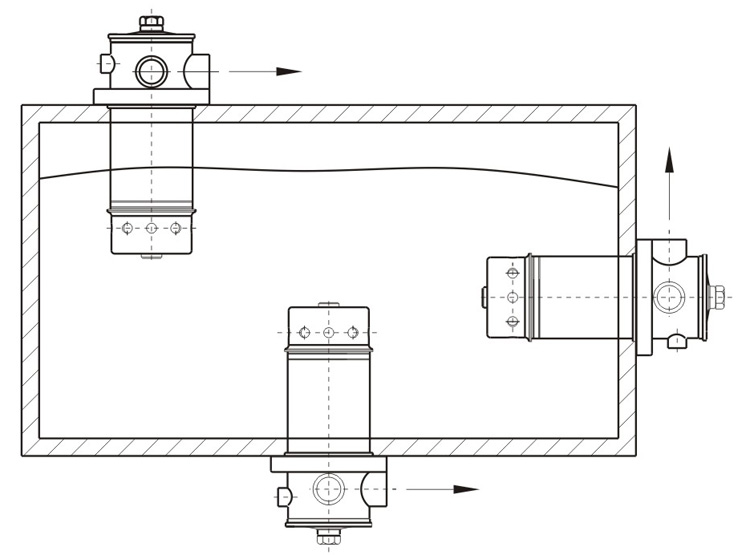

安裝示意圖

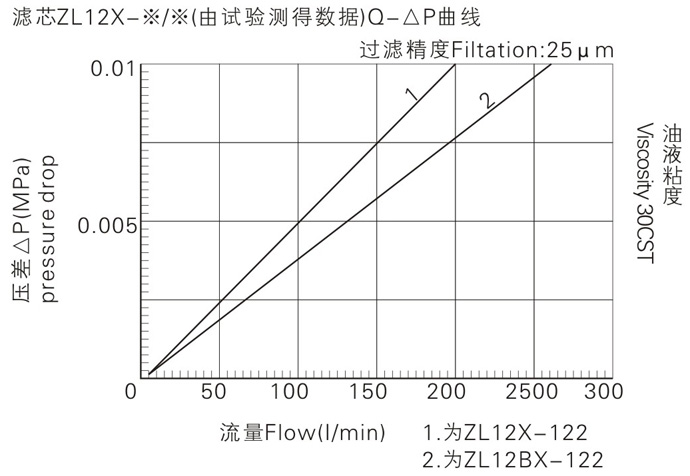

濾芯壓差流量曲線

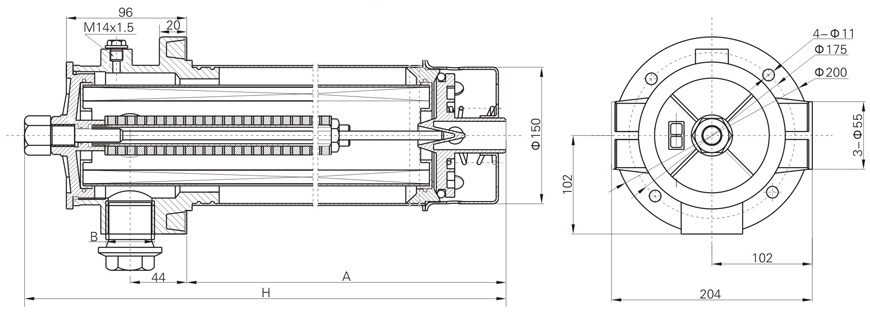

連接尺寸
